독립형 태양광 발전에 사용되는 모니터링 및 컨트롤러 MT-50 설정값에 대한 정보입니다.

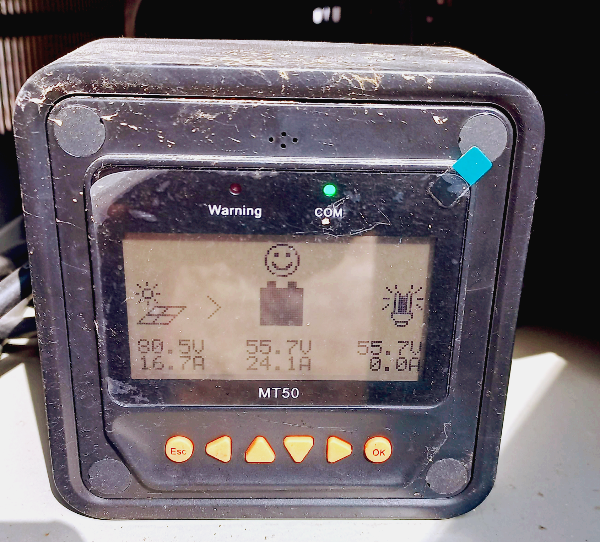

MT50은 EPEVER MPPT 컨트롤러에 통신 케이블 하나로 연결하여 사용하는 모니터링 장치로 필수 장치는 아닙니다.

이피솔라 MT50 매뉴얼 및 설정 예시

이피솔라 MT50 사용자 매뉴얼 다운

MT50 메뉴얼.pdf

0.95MB

MT50 주요 기능

• 연결된 컨트롤러 종류와 제품명, 데이터 값을 자동으로 식별
• LCD 디스플레이 창을 채택하여 컨트롤러의 다양한 동작 상태를 표시
• 6개의 버튼을 통해 편리한 제품 조작이 가능
• 컨트롤러의 실시간 상태 모니터링, 원격 부하 컨트롤, 충전 컨트롤 및 부하의 데이터 값 설정 등 다양한 기능을 포함
• 4가지 방식의 부하 컨트롤: 수동, 램프 On/Off, 램프 On+타이머, 타임 컨트롤
• 연결된 컨트롤러에 오류가 발생했을 때, 실시간으로 화면을 통하여 메시지를 보여 주는 것뿐만이 아니라, 음성 경보를 통해 상황을 전달
• 4가지 배터리 타입(Sealed/Gel/Flooded/User) 설정이 가능
• RS485 통신을 기반으로 원격 통신이 가능

이피솔라 MT50 설정 예시

배터리 종류 및 시스템 구성에 따라 달라질 수 있으니 다음 사용 환경을 참조하여 주세요.

독립형 태양광 구성 실제 예시

• 독립형 태양광 배터리 발전 구성도(3KW)
• 한화모듈 375W 8장
• 다르다 인버터 DK4830 3000W
• 아트라스 배터리 8개 (ITX-250) – 납축전지(12V 250AH)
• EPEVER MPPT 컨트롤러
• 이피솔라 MT-50

MT-50 설정값

아래는 MT-50 화면 그대로의 용어를 기입하였고 표준은 아니며 사용 중인 설정 사례입니다.

• Batt. Type  : User
• Batt. AH : 400 AH
• Temp Comp. Coeff : -3mV/℃/2V
• Rated Voltage : 48 V
• Over Volt. Disc. : 62.0 V
• Charge Limit : 59.0 V
• Over Volt. Rec. : 58.6 V
• Equal. Charge : 58.4 V
• Boost Charge : 57.6 V
• Flot Charge : 55.2 V
• Boost Rec. : 52.8 V
• Low Volt. Rect. : 50.4 V
• Under Volt. Rect. : 48.8 V
• Under Volt. Warn : 48.0 V
• Low Volr. Disc : 44.4 V
• Discharge Limit : 42.4 V
• Equalize Time : 120 min
• Boost time : 120 min

매뉴얼 상의 배터리 전압 설정에 관한 정보

데이터 값은 12V 시스템, 온도는 25℃를 기준으로 설정되어 있습니다.
24V 시스템의 경우 2배, 36V 시스템의 경우 3배, 그리고 48V 시스템은 4배를 곱한 값을 적용하시면 됩니다.

용어 설명

Over Voltage Disconnect Voltage > Charging Limit Voltage ≥ Equalize Charging Voltage ≥ Boost Charging Voltage ≥ Float Charging Voltage > Boost Reconnect Charging Voltage;
과전압 차단 전압 > 충전 제한 전압 ≥ 균등 충전 전압 ≥ 부스트 충전 전압 ≥ 부동 충전 전압 > 부스트 충전 회복 전압

Over Voltage Disconnect Voltage > Over Voltage Reconnect Voltage ;
과전압 차단 전압 > 과전압 차단 회복 전압

Low Voltage Reconnect Voltage > Low Voltage Disconnect Voltage ≥ Discharging Limit Voltage;
저 전압 차단 회복 전압> 저 전압 차단 전압≥ 방전 제한 전압

Under Voltage Warning Reconnect Voltage > Under Voltage Warning Voltage ≥ Discharging Limit Voltage;
저 전압 경고 회복 전압> 저 전압 경고 전압≥ 방전 제한 전압

Boost Reconnect Charging Voltage > Low Voltage Disconnect Voltage
부스트 충전 회복 전압> 저 전압 차단 회복 전압;
